Подшипники концов прута GEC GEG GEK GEH механические отчетливо произнося совместные

GEC GEG GEK GEH Mechanical Articulating Joint Rod Ends Bearings

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	OEM
Сертификация:	ISO 16949

Оплата и доставка Условия:

Количество мин заказа:	Могущий быть предметом переговоров
Цена:	Negotiation
Упаковывая детали:	Пакет экспорта деревянных случаев стандартный
Время доставки:	10-15 рабочих дней
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т, западное соединение, МонейГрам
Поставка способности:	1000000 частей в месяц

Контакт

Подробное описание продукта

Имя:	Подшипник конца прута совместный	Материал:	Носить сталь, сталь Stianless, бронзовая
Серия:	GE, GEC, GEG, GEEW, GEK, серия GEH	Оценка точности:	ABEC-1/P0, ABEC-3/P6, ABEC-5/P5, ABEC-7/P4
Клетка:	Сталь, латунь, нейлон	Зазор:	C0, C1, C2, C3, C4, C5 etc.
Вибрация:	В1, В2, В3
Высокий свет:	GEC Rod Ends Bearings , GEG Rod Ends Bearings , GEH Rod Ends Bearings

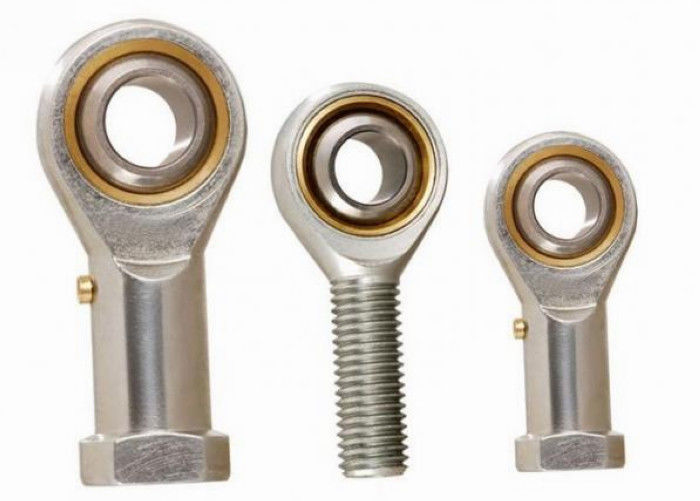

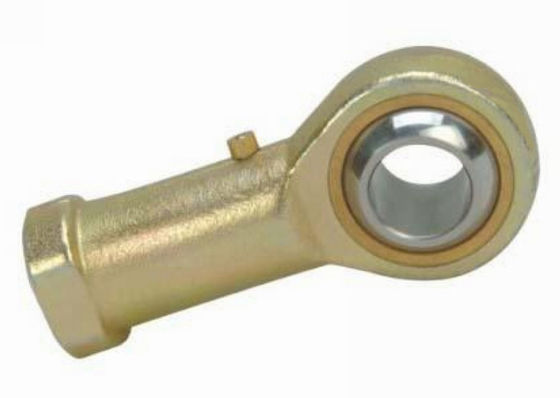

Подшипники концов прута GEC GEG GEEW GEK GEH механические отчетливо произнося совместные

Концы прута механическое отчетливо произнося соединение. Такие соединения использованы на концах распределительных тяг, управляя связях, растягиваемых элементах, или везде необходима точность отчетливо произнося соединение, и где конец clevis (который требует идеального выравнивания 90 градусов между прикрепленным валом и вторым компонентом) неподобающ. Шарнирное соединение шарика с отверстием через которое болт или другое прикрепляясь оборудование могут пройти отжато в круговой кожух с продетым нитку прикрепленным валом. Продетая нитку часть может быть или мужская или женска. Преимущество соединения hemi что вставка шарика позволяет штангу или скрепляет болтами проходить через его, который нужно разрегулировать в ограниченной степени (угол за исключением 90 градусов). Связь прекращенная в 2 соединениях hemi позволяет рассогласование их прикрепленных валов (viz., за исключением 180 градусов) при использовании в напряжении. При использовании в обжатии, через-штанги принуждаются к самым концам ряда рассогласования их шарика, который взводит курок связи на косом угле.

Допуски для концов прута

1> допуск dmp и △Bs GIR… ДЕЛАЮТ, GAR. .DO, GIR… Великобританию, GAR… Великобританию, GIR. .UK-2RS, GAR… UK-2RS и GIHR… ДЕЛАЮТ,
GIHR-K… ДЕЛАЮТ, GIHO-K… ДЕЛАЮТ, GK… ДЕЛАЮТ, GF… ДЕЛАЮТ, GIR. .UK-2RS, GAR… UK-2RS эти же как радиальные сферически простые подшипники
GE… E, GE… ES, GE… ВЕЛИКОБРИТАНИЯ, GE… UK-2RS.
2>△ dmp и △Bs GIHN-K… LO, GF… LO эти же как радиальный сферически простой GE… LO подшипников.
3>△ dmp и △Bs SIBP… s, SABP… s, SIZP… s, SAZP… s, SAZJ… - и SAZJ… эти же как радиальные сферически простые подшипники GEBK… S.
4> серия CHS…, COS…

d mm		△dmp um		△Bs um
сверх	включая.	максимальный	минута	максимальный	минута
-	6	12	0	0	-150
6	10	15	0	0	-150
10	12	18	0	0	-150
12	18	18	0	0	-200
18	30	21	0	0	-200



Отступление высоты центра BBB>

d mm		△hs mm		△h1s mm
сверх	включая.	максимальный	минута	максимальный	минута
-	6	0,8	-1,2	0,65	-1,05
6	20	0,8	-1,2	0,8	-1,2
20	30	1	-1,7	1	-1,7
30	45	1,4	-2,1	1,4	-2,4
45	60	1,8	-2,7	1,8	-2,7
60	80	2,25	-3,4	2,25	-3,4
80	125	2,7	-3,4	2,7	-3,4
125	200	3,2	-4,2	3,2	-4,2

d mm		Группа нормальная um
сверх	включая.	минута	максимальный
-	12	23	68
12	20	30	82
20	35	37	100
35	60	43	120
60	90	55	142
90	125	65	165
125	200	65	192

2> GIR… ВЕЛИКОБРИТАНИЯ, GAR… ВЕЛИКОБРИТАНИЯ, GIR… UK-2RS, GAR… UK-2RS

Серия GIR… Великобритания, GAR… Великобритания, GIR… UK-2RS, GAR… UK-2RS

d mm		Группа нормальная um
сверх	включая.	минута	максимальный
-	12	0	32
12	20	0	40
20	35	0	50
35	60	0	60
60	80	0	72

3> SIZJ…, SAZJ…

Серия SIZJ…, SAZJ…

d mm		Группа нормальная um
сверх	включая.	минута	максимальный
-	8	10	30
8	14	15	60
14	20	40	80

Пригонки концов прута

Пригонки вала AAA>

Эксплуатационные режимы	Допуск
С непредвиденными нагрузками	n6, p6
Условия Normsa	h6, h7

Поток BBB>

Внешняя нарезка	Гаечная резьба
6g	6h
UNF-2A	UNF-2B

Допуски диаметра вала CCC>

диаметр mm вала		допуски диаметра вала um
диаметр mm вала		h6		H7		n6		p6
сверх	включая.	Высокий	низкий уровень	Высокий	низкий уровень	Высокий	низкий уровень	Высокий	низкий уровень
3	6	0	-8	0	-12	16	8	20	12
6	10	0	-9	0	-15	19	10	24	15
10	18	0	-11	0	-18	23	12	29	18
18	30	0	-13	0	-21	28	15	35	22
30	50	0	-16	0	-25	33	17	42	26
50	80	0	-19	0	-30	39	20	51	32
80	120	0	-22	0	-35	45	23	59	37
120	180	0	-25	0	-40	52	27	68	43
180	200	0	-29	0	-46	60	31	79	50
